三合一型 FTTH 光終端（GSD-HOT ）


產品概述

      GSD-HOT 三合一型 FTTH 光終端是一款內置了 CATV 及 ONU 光模塊和同軸電纜調制解調模塊的無源光網絡終端。該產品基于成熟穩定的 EPON 技術，并融合了千兆以太網交換技術和同軸電纜網 EoC 技術，不僅系統 可靠性高，而且組網部署方便，為 FTTH 網絡光纖入戶后駁接室內原有的同軸電纜網絡提供了一個便捷的 解決方案，使原有的 EOC 網絡設備（包括 EOC 終端和內置 EOC 模塊的雙向機頂盒）在不做任何改動的 情況下，就能方便地接入新建的 FTTH 網絡，并能同時支持寬帶上網和 VOD 點播等多個業務。


性能特點


 ? ONU 模塊符合 3ah 標準協議和中國電信 EPON 設備技術要求；

 ? 可與市面上主流的 OLT 設備實現互聯互通；

 ? 高集成度；內置 CATV 光接收模塊和 EOC 頭端模塊 ；

 ? EOC 模塊完全符合 HP-AV 1.1  和 IEEE 1901 標準，并兼容 C-HPAV 1.0 標準，最多 8 個 VLAN 優 先級；

 ?  CATV 光接收模塊可支持光 AGC 功能，標出輸出電平可達 75dBuV 以上（@-2～-12dBm）；

 ? 可支持 SNMP、TR069、WEB 和 CLI 等多種管理方式；

 ? 即插即用，易于安裝；并且能兼容現有網絡中的存量 EOC 終端；

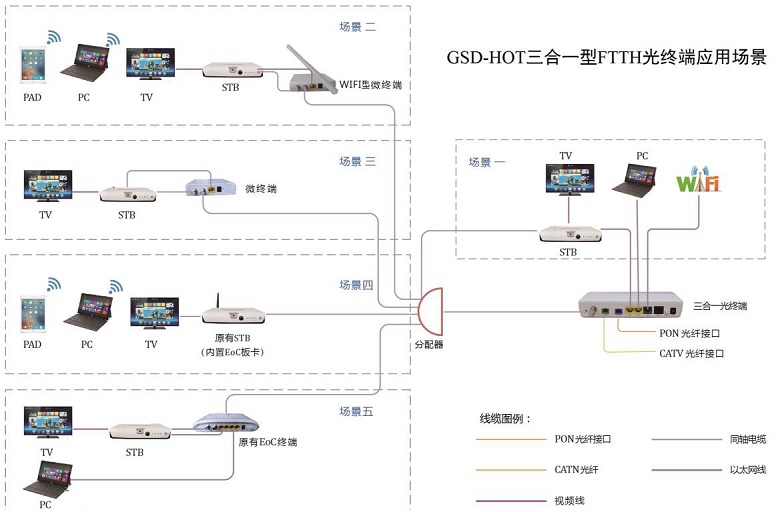

應用場景示意圖



主要技術參數

參數

標稱值

參數

標稱值

CATV 光接收單元

ONU 單元

輸入光波長范圍

1100～1600 nm

光纖接口類型

SC/PC

輸入光功率范圍

0 ～-15 dBm

光纖類型

單模

光 AGC 控制范圍

-2～-12 dBm

PON 口最大光分比

1：64

光纖類型

單模

PON 口數據速率

上、下行對稱 1.25Gbps

光纖接口類型

SC/APC

PON 口接收光波長

1490nm

光反射損耗

>45 dB

PON 口接收靈敏度

-27dBm

射頻工作頻率范圍

87～1000 MHz

PON 口發射光波長

1310nm

標稱輸出電平

≥75 dBuV（@-2～-12 dBm）

PON 口輸出光功率

+1~+4dBm

輸出反射損耗

≥14dB（@87～1000MHz）

以太網數據端口

2 個百兆口+1 個千兆口

射頻接口類型

F 型接頭（公制/英制）

業務能力

二層線速交換；支持 VLANTAG/UNTAG/VLAN 轉換；支持端口限速；支持業務優先級劃 分；支持廣播包抑制；支持環路檢測

MER（@64QAM）

≥33dB（@Pin = -11dBm）

管理方式

TR069（SNMP）/WEB/CLI

同軸電纜調制解調單元

射頻接口類型

F 型接頭（公制/英制）

輸出功率

108dBuV

工作頻率

7.5~67.5MHz

射頻阻抗

75Ω

調制方式

OFDM

VLAN 數量

4K

協議組

HomePlug AV/IEEE802.1Q/IEEE802.1p/IGMP 等

兼容性

兼容 Qualcomm 及 Mstar 低頻 HomePlug AV 系列

加密方式

128-bitAES 加密

管理方式

TR069/SNMP/CLI/WEB

其他參數

外形尺寸

180(L)*120(W)*30(H) mm

工作溫度

0℃～45℃

工作電壓

DC +12V

儲存溫度

-20℃～85℃

整機功耗

小于 12W

工作濕度

10%～90%（非凝露）

整機重量

0.5kg

儲存濕度

10%～90%（非凝露）

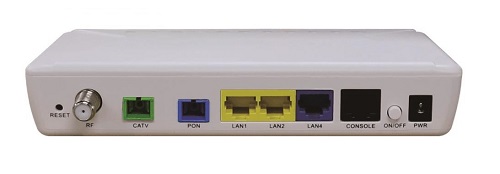

接口說明


1、復位鍵

2、射頻輸出口

3、CATV 光纖接口

4、PON  光纖接口

5、網口 1  （百兆）

6、網口 2 （百兆）

7、網口 4 （千兆）

8、串行配置口

9、電源開關

10、電源接口（DC +12V/1A）光波長

--

--




?
