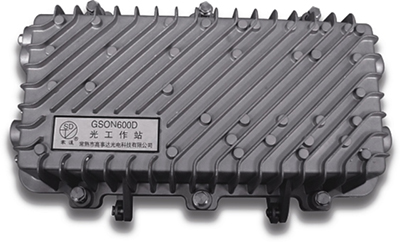

光工作站

產品概述：

GSON600工作站適用于雙向HFC　FTTB工程的應用，末級采用砷化鎵模塊輸出，具有四路高輸出，能大大減少光節點和用戶端之間的設備，提高網絡的可靠性，可直接向400～500戶用戶提供高指標的信號。并且本機配有狀態監測接口，可監測本機的工作電壓、電流、光接收功率、光發送功率、群變換電壓、射頻等參數指標。并可對反向通道進行-6dB、全通、關斷三種狀態遠程設置。

產品特點：

l 底板帶寬1.3GHz，末級使用砷化鎵放大模塊；

l 高效開關電源。電源輸入可選AC220V、60V。設有60V集中供電輸入口；

l 野外型機殼，優良防水性能及電磁屏蔽性能；

l 光AGC功能，輸入光功率在-8~+2dBm時，輸出電平恒定不變；

l 低光功率接收，輸入光功率在-5dBm時保證整機性能指標；

l 10位LED顯示排燈，顯示當前輸入光功率，1dBm步進；

l 每個端口具有防雷擊及浪涌電壓保護；

l 具有多種輸出類型，可選獨立、橋接和分配輸出；

l 均衡插片和衰減器通用，均為英制衰減器，方便調試；

l 可選安裝I類或II類網管應答器，遠程監視設備運行狀況。

技術參數：

光工作站正向通道光接收機的性能參數

項 目	單位	性能參數
輸入光功率范圍	dBm	-6~+1
工作波長	nm	1290~1600
光反射損耗	dB	≥45
平坦度	dB	±0.75
輸出電平	dBuV	4路輸出≥108
C/N	dB	≥51
CTB	dBc	≥65
CSO	dBc	≥61
頻率范圍	MHz	85-862（1003）
光連接器形式		FC/APC
射頻輸出阻抗	Ω	75
射頻輸出反射損耗	dB	≥16(47-862 MHz), ≥14(862-1003 MHz)
外型尺寸	mm	GSON600D：350(L)210(W)170(H) GSON600C：280(L)230(W)110(H)

光工作站RF放大性能參數

項 目	單位	性能參數
項 目	單位	正向	反向
帶寬	MHz	47/87—750/862	5—30/65
平坦度	dB	±0.75	±0.75
反射損耗	dB	≥16(47—862MHz)	≥16
最小滿增益	dB	≥26	17—24
噪聲系數	dB	≤10	≤14
CTB	dB	≥68（硅功率倍增） ≥76（砷化鎵）	≥78 （6路CW載波）
CSO	dB	≥68（硅功率倍增） ≥74（砷化鎵）	≥73（6路CW載波）
檢測口	dB	-20±1.5	-20±1.5
注：1、RF放大的非線性指標是在550MHz頻率范圍內，配置59路PLA-D頻道，使端口RF輸出電平為108dBuV，862MHz帶寬時傾斜12dB的狀態下測試得到的最差值。 2、整個光站的失真指標取決于光發射機和光接收機單元和RF放大的整個鏈路。

反向發射性能參數

項 目	單位	性能參數	備注
光波長	nm	1310±20
光功率	mW	1∽3	三菱
反射損耗	dB	≥16
平坦度	dB	±0.75
頻率范圍	MHz	5-65
標準增益	dB	25
信號交流聲比	%	<2
推薦射頻輸入電平	dBuV	75	最佳工作點
光鏈接形式		FC/APC	可選SC/UPC
噪聲功率比(NPR)動態范圍	dB	≥15 (NPR≥30dB)	指上行光發送機與上行光接收機等組成的鏈路指標
注： 1、四信號法，19、25、31MHz；2、二信號法，13、19MHz；3、測試使用標準接收機，10dB鏈路損耗。

光工作站系統指標

項 目	單位	系統 特性指標
C/N	dB	51
CTB	dBc	65
CSO	dBc	61
鏈路平坦度	dB	±0.75
整機功耗	W	≤60
注：采用標準發射機，輸入光功率為-1dBm，在550MHz范圍內配置59路PAL-D頻道，RF輸出信號傾斜6dB（862MHz），輸出電平為104dBuV（砷化鎵為108dBuV）測試。

訂貨指南：

GSON600

高事達野外光工作站型號

D:4路獨立輸出

C:4路分配輸出

8:862MHz帶寬

1:1GHz帶寬

F:FP激光器

D:DFB激光器

FC:FC/APC

SC:SC/APC

故障分析：

1、光功率接收指示燈紅色正常，常亮為光功率低或沒光功率，檢測如下步驟：

? 光連接頭是否匹配。

? 用脫脂棉和無水酒精小心清潔光纖連接器端面，待干燥后再連接到本機上。

? 光功率計檢查輸出光功率，確認是否在-6～+2dBm之間或直接看顯示的接收光功率。

2、在光功率正常的條件下，信號質量不佳，檢查輸出電平是否過高或過低，是否按調試要求調試。

3、當電源指示燈不亮，檢查供電電源是否正常，再檢查保險絲是否燒斷。

4、反向光發模塊具有光功率指示（綠色正常），同時可以用萬用表檢測反向光發的光功率和偏置電流，一般為光功率監測為1v/mw,偏置電流為50mA/1v,如果光功率指示正常，而光節點接收光功率異常，請確認：

? 光連接頭是否匹配。

? 用脫脂棉和無水酒精小心清潔光纖連接器端面，待干燥后再連接到本機上。
