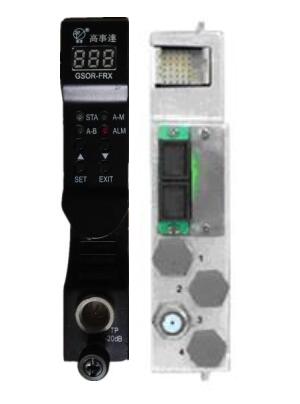

產品概述：
GSOR-FRX正向接收模塊具有冗余的兩路光進入口，輸入波長為1200nm到1600nm，進入光功率為-4dBm到+3dBm. 輸出射頻信號頻率為47MHz到1003MHz，通過前面板可以控制輸出射頻信號的強度，衰減0~20dB。
產品特點：
l 熱插拔功能
l 波長1200nm到1600nm
l 光輸入功率–4 到 +3dBm
l 帶寬47MHz 到 1003MHz
l 輸出電平48dBmV
l 自動/手動增益控制(AGC/MGC)
l 衰減控制0dB到20dB
l 冗余的兩路射頻輸出
技術參數：
|
項目
|
單位
|
性能參數
|
備注
|
|
波長
|
nm
|
1200-1600
|
|
|
輸入口
|
|
2
|
|
|
輸入光功率
|
dBm
|
-4 ~+3
|
|
|
光接頭
|
|
FC/APC或SC/APC
|
|
|
帶寬
|
MHz
|
47~1003
|
|
|
回損
|
-dB
|
≥18
|
|
|
平坦度
|
dB
|
+/-0.75
|
|
|
輸出電平
|
dBmV
|
≥48
|
|
|
測試點
|
dB
|
-20+/-0.75
|
|
|
CNR
|
dB
|
≥51
|
1.-1dBm 光功率輸入，OMI=3.5%，0dB 衰減
2.35dBmV 輸出，NTSC 77 通道測試
|
|
CSO
|
dBc
|
≥63
|
|
CTB
|
dBc
|
≥67
|
|
衰減控制
|
dB
|
0 to -20
|
|
|
功耗
|
W
|
<10
|
|
訂貨指南：
|
GSDT-FRX
|
-00
|
0
|
|
高事達正向光接收模塊型號
|
1:1路光輸入，1路射頻輸出
1*2：2路光輸入，1路射頻輸出
2*2：2路光輸入，2路射頻輸出
|
FC：FC/APC
SC：SC/APC
|
報警說明：
|
顯示信息
|
報警狀態
|
系統反應
|
|
|
1通道輸入光功率低
|
STA LED 紅色
|
|
002
|
1通道輸入光功率高
|
STA LED 紅色
|
|
003
|
2通道輸入光功率低
|
STA LED 紅色
|
|
004
|
2通道輸入光功率高
|
STA LED 紅色
|
|
005
|
模塊溫度高
|
STA LED 紅色
|
常見故障分析：
|
故障點
|
維修說明
|
|
狀態LED亮紅色
|
1. 確保光輸入功率范圍是-3到 3dBm
2. 如輸入光功率正常，請聯系生產廠家進行維修
|
|
無射頻信號輸出
|
1． 清理光纖端面
2． 使用光功率計測量輸入光功率
3． 使用手動增益調節輸出射頻信號電平
4． 測量射頻輸出端口的信號強度
5． 如仍無射頻輸出，請聯系生產廠家進行維修
|
|
射頻信號輸出電平低于規格
|
1. 確保所有的接頭都是清潔的
2. 確保使用正確的接頭
3. 確保光輸入功率在正常范圍內
4. 調整射頻輸出衰減值
5. 測量射頻輸出信號
6. 如輸出功率仍低于規定值，聯系生產廠家進行監測維修
|
