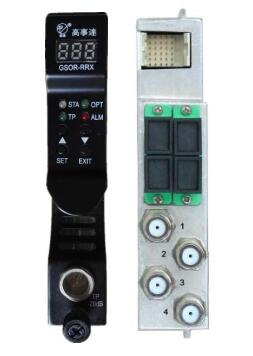

GSOR-RRX-04 回傳光接收模塊



產品概述：

GSOR-RRX回傳光接收模塊由低噪聲的PIN光電二極管和高輸出電平的射頻放大器組成，具四路光輸入端口及兩路射頻輸出端口，可提供45dBmV的射頻輸出電平?；貍鞴饨邮漳K具有嵌入式單片機處理電路，可通過訪問其前面板之LED或EMS設備管理模塊來獲取其參數信息。

產品特點：

l 四路光輸入，兩路或四路射頻輸出

l 熱插拔功能

l 帶寬5-200MHz

l 輸出電平45dBmV

l 光功率輸入-18-0dBm

l 衰減控制

l 射頻輸入測試點

l 短路保護

技術參數：

項目

單位

性能參數

備注

輸入光波長

nm

1200 to 1610

接收端口數量

--

4

輸入光功率

dBm

-18 to 0

帶寬

MHz

5 to 200

平坦度

dB

± 0.75

回波損耗

dB

≤-18

輸出電平

dBmV

≥45

≥36

1

2

載噪比

dB

≥50

二階失真

dBc

<-55

3

三階失真

dBc

<-60

3

衰減

dB

0 to 30

測試點

dB

-20± 0.75

光連接頭

--

SC/APC

功耗

W

<10

1. -7dBm 光輸出, OMI = 16%, 0dB 衰減設置。

2. -10~0dBm光輸入，OMI = 16%,光AGC狀態。

3. 45dBmV 輸出, 兩通道測試, f1=13MHz, f2=19MHz。

訂貨指南：

GSDT-RRX

-00

0

高事達回傳光接收模塊型號

04:4路光輸入，4路射頻輸出

2*4：4路光輸入，2路射頻輸出

FC：FC/APC

SC：SC/APC

報警說明：

顯示信息

報警狀態

系統反應

001

1通道輸入光功率低

STA LED 紅色

002

1通道輸入光功率高

STA LED 紅色

003

2通道輸入光功率低

STA LED 紅色

004

2通道輸入光功率高

STA LED 紅色

005

3通道輸入光功率低

STA LED 紅色

006

3通道輸入光功率高

STA LED 紅色

007

4通道輸入光功率低

STA LED 紅色

008

4通道輸入光功率高

STA LED 紅色

009

模塊溫度高

STA LED 紅色

常見故障分析：

故障點

維修說明

狀態LED亮紅色

1.確保光輸入功率范圍是0到 -18dBm

2.如輸入光功率正常，請聯系生產廠家進行維修

無射頻信號輸出

1.清理光纖端面

2.使用光功率計測量輸入光功率

3.使用手動增益調節輸出射頻信號電平

4.測量射頻輸出端口的信號強度

5.如仍無射頻輸出，請聯系生產廠家進行維修

射頻信號輸出

電平低于規格

1.確保所有的接頭都是清潔的

2.確保使用正確的接頭

3.確保光輸入功率在正常范圍內

4.調整射頻輸出衰減值

5.測量射頻輸出信號

6.如輸出功率仍低于規定值，聯系生產廠家進行監測維修


?
