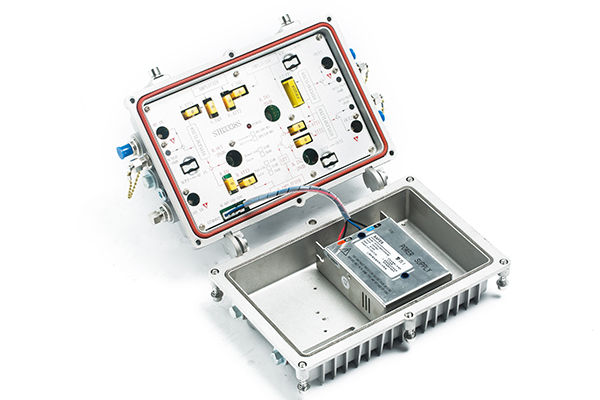

STB3338S型 1.2GHz射頻放大器

產品描述

STB3338S 是一款帶寬為1.2GHz的雙向射頻放大器，支持DOCSIS3.1。

STB3338S 采用砷化鎵功率倍增放大器件，因而保證了好的CTB和CSO性能。

STB3338S 所有的輸出電平和均衡的調節均采用標準的JXP型PAD，以減少器件的備份。

STB3338S 是一款有線電視系統分配網絡的升級換代理想產品。

產品特性

?1.2GHz帶寬

?采用砷化鎵器件

?電平和均衡調節采用標準JXP插入式PAD

?RF輸入、輸出口具有防雷擊和浪涌保護

?第二輸出口可靈活選擇分支或分配輸出。

?緊湊型設計，體積小

?低噪聲，低功耗

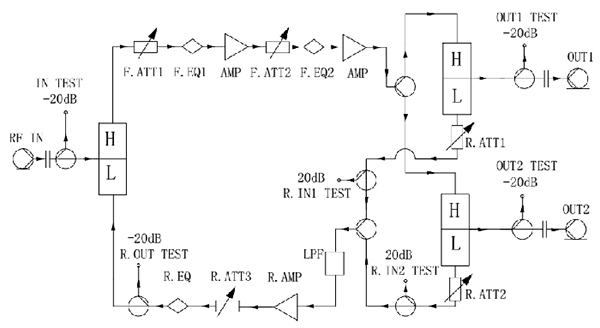

電原理圖

技術性能

表1. 正向部分性能

項目	單位	指標
頻率范圍	MHz	258 – 1200 （其它頻段可選）
最小滿增益^1）	dB	38
帶內平坦度	dB	± 0.75
參考輸出電平	dBuV	109 （單輸出口） 105 （雙輸出口，二分配）
電平調節范圍	dB	0 – 20 （1dB 步進）
均衡調節范圍	dB	0 – 20 （1dB 步進）
反射損耗	dB	16 @ 258 – 860 MHz 14 @ 860 – 1200 MHz
射頻測試口	dB	- 20
噪聲系數¹^）	dB	9
群時延	ns	20
CTB ^2）	dB	65
CSO ^2）	dB	65
增益穩定度	dB	± 1

表2. 反向部分性能

項目	單位	指標
頻率范圍	MHz	5 – 204 （其它頻段可選）
最小滿增益^1）	dB	21
帶內平坦度	dB	± 0.5
電平調節范圍	dB	0 – 20 （1dB 步進）
均衡調節范圍	dB	0 – 10 （1dB 步進）
最大輸出電平	dBuV	110
信號交流聲比	％	1
群時延	ns	20
載波二階互調比	dB	52
反射損耗	dB	16
射頻測試口	dB	- 20
噪聲系數¹^）	dB	8.5

表3. 通用部分性能

項目	單位	指標
供電電壓	VAC	60 （其它供電可選）
功耗	W	22
外形尺寸（寬 x 高 x 深）	mm	250 x 200 x 110
重量	kg	2.3
工作溫度	°C	- 25 – + 55
儲存溫度	°C	- 55 – + 70
相對濕度	%	5 – 90 （非冷凝）
防水防塵等級	-	IP67
耐沖擊電壓	kV	5 （10/700ns）
射頻連接器和供電端口	-	F

注：

1) 增益和噪聲測量時，中間級衰減器為4dB，其它衰減器和均衡器均為0 dB。

2) 非線性失真測量的參考輸出電平為109 dBuV（單輸出口）或105 dBuV（雙輸出口），中間級衰減器為4dB，均衡器為16dB，輸出電平傾斜11dB @ 258 – 1200 MHz。加載36個PAL D/K CW載波 @ 258 – 550 MHz，QAM數字載波 @ 550 MHz – 1 GHz，QAM載波比模擬載波低10 dB。

3) 除非另有注明，指標反映的是在20oC環境條件下的典型性能。
